Оптические характеристики

Измерение значения контраста выбранных элементов отображения информации относительно невыбранных при подаче на изделие сигналов возбуждения проводят по ГОСТ 25024.5-87 и вычисляют по формуле: K=(Lф-Lз)/Lф для прямого контраста (позитивное изображение) и по формуле K=(Lз-Lф)/Lз для обратного контраста (негативное изображение), где Lф - яркость фона, а Lз - яркость знака.

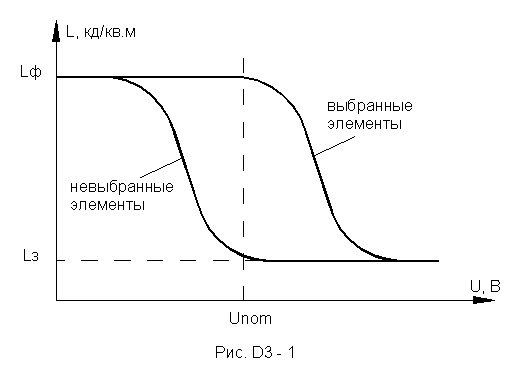

Зависимость яркости L от амплитуды сигналов возбуждения U приведена на рис. D3-1.

Зависимость яркости от напряжения

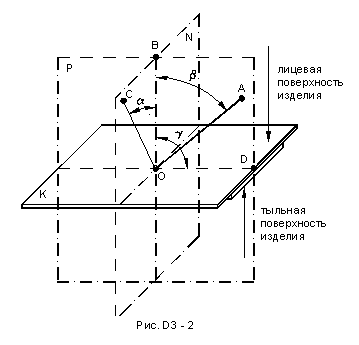

Взаимное расположение изделия,источника света и наблюдателя приведены на рис.D3-2.

Расположение изделия, источника света и наблюдателя
  • P - плоскость расположения источника света;
  • N - плоскость наблюдения, располагается в соответствии с направлением наблюдения, входящим в код изделия;
  • К - плоскость изделия;
  • - направление подсветки изделия;
  • ВО - линия пересечения плоскостей “N” и “Р”;
  • СО - направление наблюдения;
  • α=COB - угол между направлением наблюдени и линией пересечения плоскостей “ N” и “P”;
  • β=AOB - угол между направлением подсветки изделия и линией пересечения плоскостей “N” и “Р”;
  • γ=DOB - угол между плоскостями “К” и “N”.

Углы α, β, γ, отсчитываемые от линии ВО в направлениях, указанных на рисунке, считаются положительными.
α=0º, β=30º, γ=90º.

Для изделий, работающих по отражательной и полупросветной оптической системе:
минус 90°<β<90°, работающих по просветной оптической системе - β=180°.

Измерение значения времени реакции изделия ton проводится при достижении относительной величины контраста уровня 0,9 и смене сигналов возбуждени с характеристиками, соответствующими невыбранным состояниям элементов отображени информации, на сигналы возбуждения с характеристиками, соответствующими выбранным состояниям элементов отображения информации в соответствии с ГОСТ 25024.2.

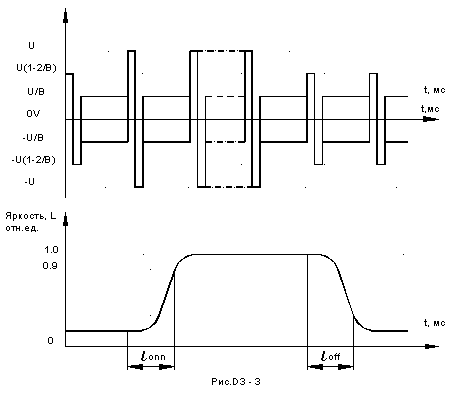

Измерение значения времени релаксации toff изделия проводят при достижении относительной величины контраста уровня 0,1 и смене сигналов возбуждени с характеристиками, соответствующими выбранным состояниям элементов отображени информации, на сигналы возбуждения с характеристиками, соответствующими невыбранным состояниям элементов отображения информации в соответствии с ГОСТ 25024.2, как показано на рисунке D3-3.

Сигналы для измерения времени реакции и релаксации
