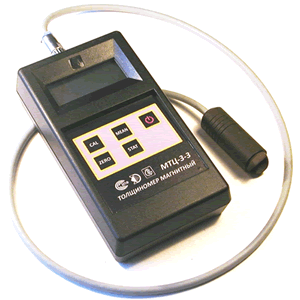

Толщиномер магнитный цифровой МТЦ-3
Контроль толщины покрытий важный критерий качества обработки поверхностей. Портативные измерительные приборы, работающие на основе методов электромагнитной индукции и вихревых токов стали стандартным средством в промышлености для проведения быстрых, точных и неразрушающих измерений толщины покрытий по черным и цветным металлам. Применение этих портативных приборов постоянно расширяется.
УП "Дисплей" совместно с Институтом прикладной физики НАН Беларуси производит и продает широкодиапазонный магнитный толщиномер МТЦ-3. Он обеспечивает измерение немагнитных покрытий (хром, медь, цинк, лак, краска и т.д.) на стали и других ферромагнитных материалах, а также никелевых покрытий на ферромагнитном и немагнитном основаниях. Преимущество по сравнению с известными аналогами.
Прибор обеспечивает:
- - Измерение толщины немагнитных покрытий(хром, медь, цинк, лаки, краски и т.д.), нанесенных на основание из стали и других ферромагнитных материалов, NF/St;
- - Измерение толщины никелевых покрытий на ферромагнитном основании, Ni/St;
- - Измерение толщины никелевых покрытий на немагнитном основании, Ni/NF;
- - Статистическую обработку результатов измерений, STATS;
- - Автоматическое выключение прибора;
- - работу с одним датчиком без подстройки толщиномера на поддиапазоны толщин и виды покрытий.
Технические характеристики
- Диапазон измеряемых толщин:
- - базовая модель МТЦ-3:
- 1) немагнитные покрытия на ферромагнитных основаниях от 0 до 6000 мкм;
- 2) никелевые покрытия на ферромагнитных основаниях от 0 до 150 мкм;
- 3) никелевые покрытия на немагнитных основаниях от 0 до 150 мкм.
- - модификация МТЦ-3-1 - немагнитные покрытия на ферромагнитных основаниях от 0 до 1000 мкм;
- - модификация МТЦ-3-2 - немагнитные покрытия на ферромагнитных основаниях от 0 до 5000 мкм;
- - модификация МТЦ-3-3 - немагнитные покрытия на ферромагнитных основаниях от 0 до 10000 мкм;
- - модификация МТЦ-3-4 - никелевые покрытия на ферромагнитных основаниях от 0 до 50 мкм;
- - модификация МТЦ-3-5 - никелевые покрытия на немагнитных основаниях от 0 до 100 мкм;
- Погрешность измерения, мкм (1,5+0,02d);
- Автономное питание от двух элементов типа АА, В 3;
- Ток потребления не более, мА 14;
- Масса, г не более 300;
- Габаритные размеры корпуса, мм 150 85 45;
- Диапазон рабочих температур, C° от - 10 до + 40.
d - измеряемая толщина покрытия в мкм.
Для улучшения пользовательских свойств в прибор внесены следующие доработки в программное обеспечение:
1. В режиме "STAT" при длительном нажатии на кнопку "ZERO" происходит удаление последнего результата измерений, имеющего по каким-либо причинам заведомо завышенную дисперсию, из статистики.
2. Для повышения точности измерений при наличии у потребителя поверенных образцов требуемой толщины со значением более 100 мкм, но менее предельного значения диапазона измерений введена возможность коррекции калибровочной характеристики по второй произвольной точке в дополнение к нулевой. Причем, производить указанную процедуру можно как по результатам единичных измерениях, так и при измерениях в режиме "STAT".
Измерив образец толщины, произвести кратковременное нажатие кнопки "ZERO" и после появления на индикаторе прибора изображения символа ">0<" кратковременными нажатиями кнопок "Mean" (увеличение значения на 1 мкм) и "STAT" (уменьшение значения на 1 мкм) установить значение толщины, соответствующее измеренному образцу. Завершить коррекцию кратковременным нажатием кнопки "ZERO". Изображение символа ">0<" на индикаторе прибора должно исчезнуть. Коррекция калибровочной характеристики будет производиться с учетом введенного значения, соответствующего измеренному образцу, и значения, полученного в результате последнего измерения.
Многократно измерив образец толщины в режиме "STAT", кратковременным нажатием кнопки "Mean" перейти в состояние отображения измеренного значения (Вводимое значение толщины можно наблюдать на индикаторе прибора только при отображении измеряемой величины, при индикации числа измерений или среднего значения вводимое число так же изменяется, но его значение не отображается), произвести кратковременное нажатие кнопки "ZERO" и после появления на индикаторе прибора изображения символа ">0<" кратковременным нажатием кнопками "Mean" (увеличение значения на 1 мкм) и "STAT" (уменьшение значения на 1 мкм) установить значение толщины, соответствующее измеренному образцу. Коррекция калибровочной характеристики будет производиться с учетом введенного значения, соответствующего измеренному образцу, и среднего значения, полученного в результате статистических измерений.
При последующей коррекции нуля прибор возвращается к заводской калибровочной кривой, скорректированной по нулю, и требуется повторная коррекция прибора по второй произвольной точке, при необходимости.
Примечание:
Кнопка "CAL" не является пользовательской и служит для калибровки прибора при производстве и ремонте. При случайном длительном нажатии на данную кнопку, в результате которого прибор перешел в режим калибровки и на индикаторе появилась надпись "CAL", повторите длительное нажатие на указанную кнопку для возврата в обычный режим.
Толщиномер МТЦ-3 внесен в Государственные реестры средств измерений Республики Беларусь (сертификат об утверждении типа средств измерений № 2944) и Российской Федерации (сертификат об утверждении типа средств измерений BY.C.27.999.A № 20712)
